很多包装盒厂家新手业务或工程技术人员一直以为做盒子是简单不过的事儿，可是从进工厂车间接触包装盒生产线的那时起，就不敢在别人面前说，做盒子简单。

过去从未有过一个专门的培训机构，免费培训做包装盒的工程技术人员。包装盒厂家的培训也都是师傅带徒弟，没有实际的教材。他们掌握包装盒制作的技术，完全靠实践中学习。而宏仕达包装要做的一件事，就是帮助有意学习包装技术的年轻人，可以快速掌握这方面的知识。今天说一说关于抽屉盒型的结构设计。

抽屉盒型的尺寸结构设计

注：长L，宽W，高H

  a=灰纸板厚度，t=面纸厚度，x=修正系数

1、V槽成型抽屉盒型示意图

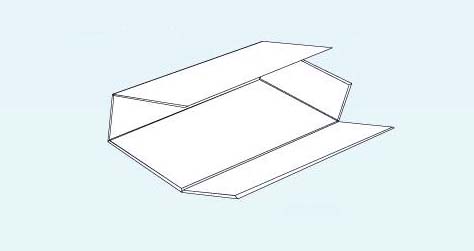

外盒整体V槽如下图

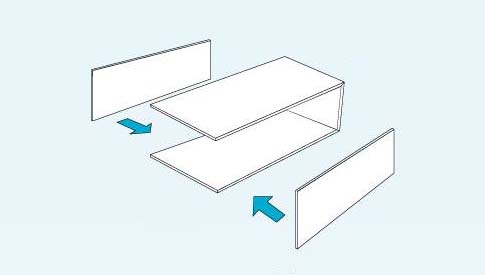

为了节省用纸，外盒的侧板也可以用两个纸板拼贴组装。

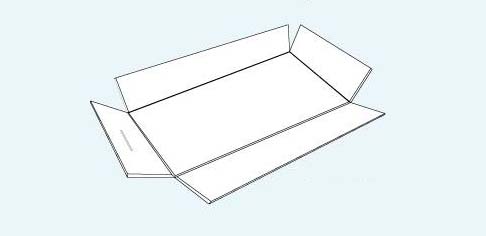

内盒V槽图

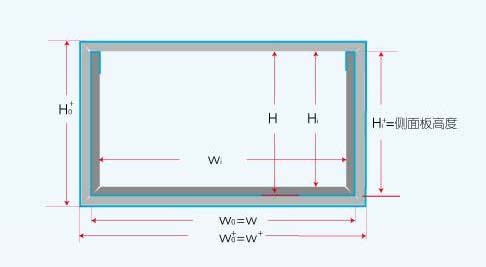

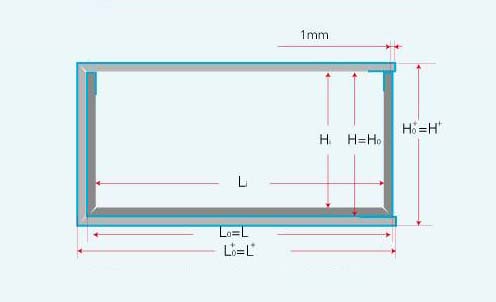

2、抽屉盒型V槽成型截面图

注：蓝色线=面纸，灰色=纸板

外盒灰纸板与内盒灰板制造尺寸的关系

L+=L+a+2t+1mm

W+=W+2a+4t

H+=H+2a+4t

内盒与外盒间隙不必留，注意加工误差。

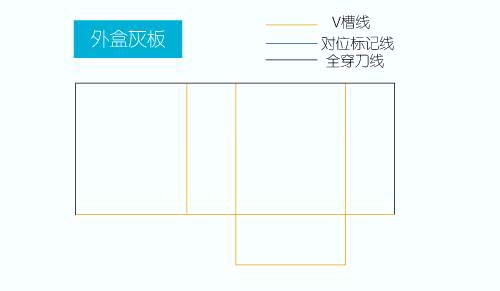

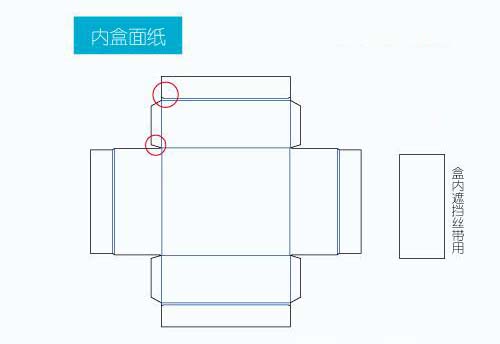

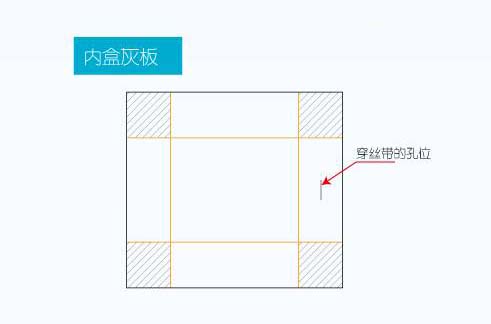

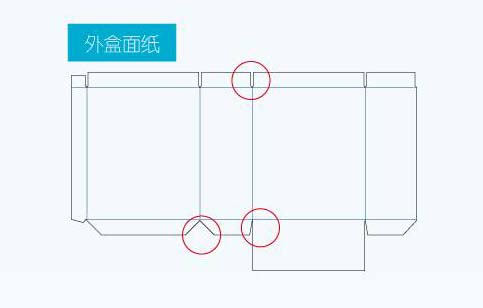

3、V槽成型刀模图

红色圈是很重要的细节，如有不明白的可咨询宏仕达包装客服。

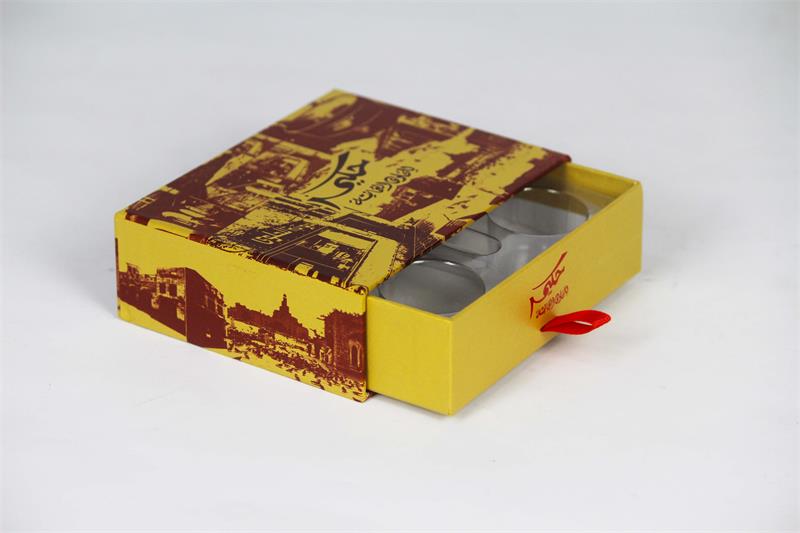

4、抽屉盒成型包装盒成品图
